一、産品概述

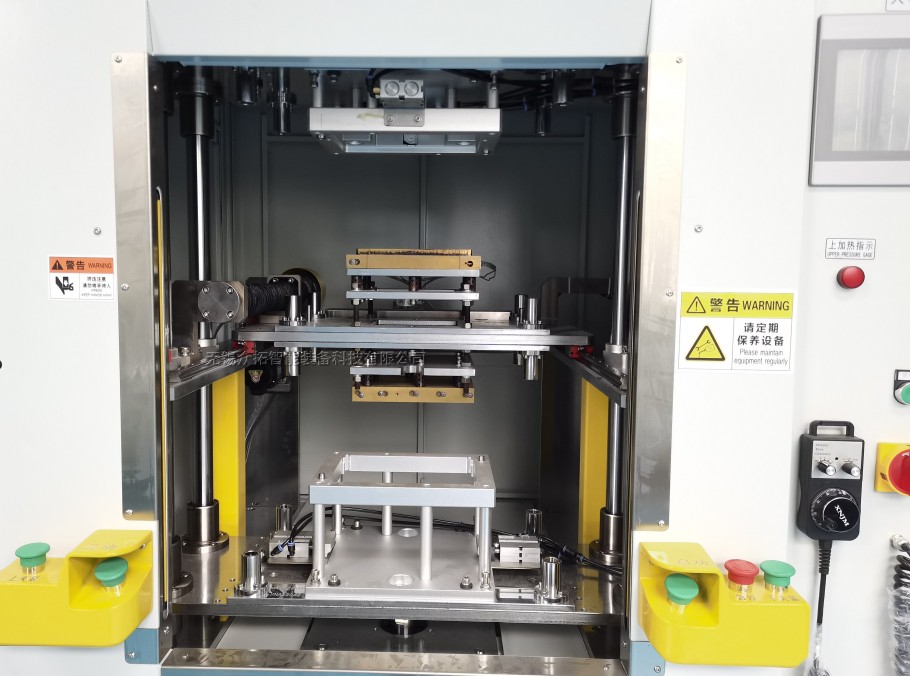

塑料熱闆機是通過一個由溫度控制的加熱闆來焊接塑料件。焊接時，加熱闆置於兩個塑料件之間，當工件緊貼住加熱闆時，塑料開始熔化。在一段預先設置好的加熱時間過去之後，工件表面的塑料将達到一定的熔化程度，此時工件向兩邊分開，然後将加熱闆迅速退出，随後兩片工件並合在一起，當達到一定的焊接時間和焊接深度之後，整個焊接過程完成。

本設備控制方式可分爲手動和自動兩種控制，手動爲單件動作，主要用於機構和模具的調試，手動調試好以後，生産時調整到自動。自動控制系統採用可編程控制器（PLC）和觸模屏人機界面來控制，各氣缸運動爲氣壓推動，操作簡便、性能可靠、尺寸緊湊，提高生産效率和質量。加熱闆由上下兩塊組成，用電熱管對其加熱。本機共設兩隻溫度控制器分别控制上下模溫度。焊接時可根據焊接時的實際需要在0～600℃範圍内自行設定。

機械部分：

1、 主機爲普通單導柱柱熱熔機，可安裝上、下模（最大尺寸可達1800mm*1200mm）的塑料熱熔模。

2、 本機運動平穩，控制精確，氣壓可根據焊接工件需要微調。

3、 爲方便大零件熔焊和特殊焊接件的可操作性，主機底闆可安裝滑闆裝置，滑闆行程50mm，使下模伸出主機腔，便於待焊件裝入及操作的安全性。

4、 爲方便快速調整焊頭或快速換模需要，可在模具四角加裝定位裝置，實現調模快速準確，減少調模時間，降低調模難度。

5、 焊接深度可調，根據塑料件外觀及焊接強度要求，可适當微調上模的行程達到預期效果。

電氣部分：

1、 溫度控制裝置，可根據工件形狀大小及材質設定所需焊接溫度。

2、 時間可調，塑料件熔接時，根據具體熔焊要求，增加或減少熔焊時間，達到所需地焊接效果。

二、熱闆焊接工藝

熱闆焊接機工藝（過程全自動  隻需放、取件 按啓動按鈕）

   放入産品下膠件 → 下夾具吸合 → 放入産品上膠件 → 上夾具吸合 → 按啓動按鈕  → 熱闆進 → 下壓闆上、上壓闆下（同時相對運動） → 熱燙 → 上壓闆上、下壓闆下 → 熱闆退 → 上壓闆下、下壓闆上 →粘合 → 上夾具松 →上壓闆上、下壓闆下 →下夾具松 → 取出産品

三、産品适用

适用産品：樂器音箱、電器制品、汽車水箱、塑料油箱、油箱、水壺、油壺專用焊接、保險杠、汽車儀表盤、儲電池、蓄電池外殼、汽車車尾燈、汽車進氣管、洗衣機塑料平衡圈、洗衣鼓、洗碗碟機的水箱、塑料門窗、藥品容器等塑料制品及塑料包裝、PP馬桶蓋、PP塑料托盤、PP塑料棧闆、LED燈、玩具洞洞球、化油器、圓型容器、醫療容器、醫療管件、塑料卡闆、蒸汽燙鬥、足浴盆、建築模闆等大型複雜塑料塑膠産品。

四、客戶案例
